Du fragst dich, wie eine hydraulische Scheibenbremse funktioniert und warum sie in vielen modernen Fahrzeugen und Fahrrädern die bevorzugte Bremsanlage ist? Dieser Text erklärt dir detailliert die Funktionsweise, die Kernkomponenten und die Vorteile dieses essenziellen Sicherheitssystems, damit du verstehst, wie du mit minimalem Kraftaufwand maximale Bremsleistung erzielst.
Grundprinzip der hydraulischen Kraftübertragung
Das Herzstück jeder hydraulischen Scheibenbremse ist die hydraulische Kraftübertragung. Dieses Prinzip beruht auf dem Pascalschen Gesetz, das besagt, dass Druck, der auf eine Flüssigkeit in einem geschlossenen System ausgeübt wird, sich gleichmäßig und ohne Verlust in alle Richtungen ausbreitet. Im Kontext der Bremsanlage bedeutet dies: Wenn du auf das Bremspedal oder den Bremshebel drückst, erzeugst du Druck in der Bremsflüssigkeit. Dieser Druck wird dann über Leitungen an die Bremskolben im Bremssattel weitergeleitet, die wiederum die Bremsbeläge gegen die Bremsscheibe drücken.
Die Vorteile dieser Methode sind vielfältig:
- Kraftverstärkung: Durch unterschiedliche Kolbendurchmesser an Hauptbremszylinder und Radbremszylindern kann die aufgebrachte Kraft effektiv vervielfacht werden.
- Gleichmäßige Druckverteilung: Die Flüssigkeit sorgt dafür, dass der Druck an allen Kolben im Bremssattel gleichmäßig ankommt, was zu einer konsistenten Bremswirkung führt.
- Schmierung und Kühlung: Die Bremsflüssigkeit dient gleichzeitig als Schmiermittel für bewegliche Teile und hilft, die bei der Bremsung entstehende Wärme abzuleiten.

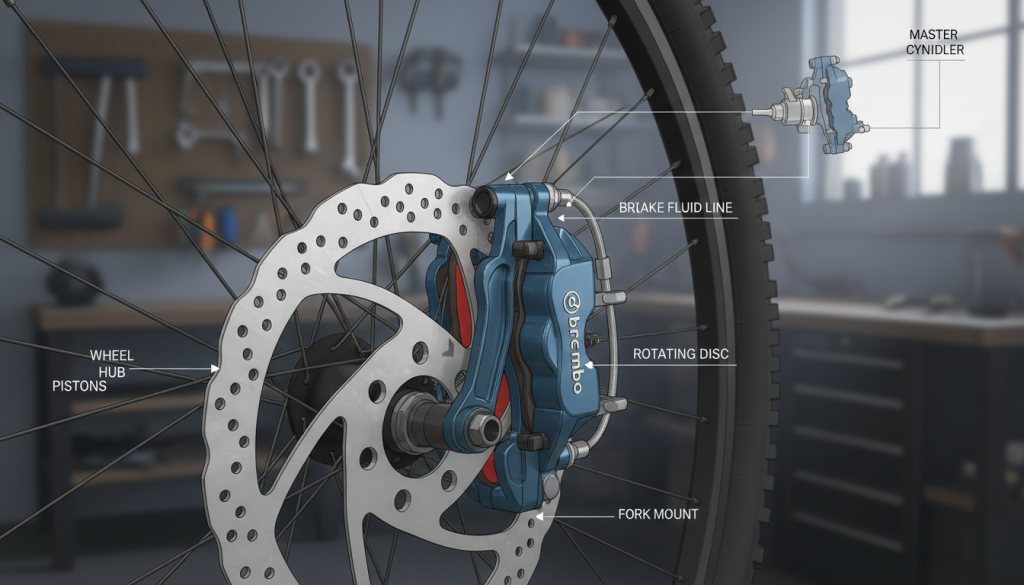

Aufbau einer hydraulischen Scheibenbremse
Eine hydraulische Scheibenbremse besteht aus mehreren Hauptkomponenten, die präzise aufeinander abgestimmt sind, um eine effektive und zuverlässige Bremsung zu gewährleisten. Das Zusammenspiel dieser Teile ist entscheidend für die gesamte Performance des Systems.
Hauptbremszylinder (Geberzylinder)
Der Hauptbremszylinder ist das erste Element in der hydraulischen Kette. Wenn du das Bremspedal oder den Bremshebel betätigst, drückst du einen Kolben im Hauptbremszylinder. Dieser Kolben verdrängt Bremsflüssigkeit aus einem Vorratsbehälter in die Bremsleitungen. Die Größe des Kolbens und die Hebelwirkung des Pedals bestimmen die anfängliche Druckstärke. Der Hauptbremszylinder verfügt oft über Rückstellfedern, die den Kolben in seine Ausgangsposition zurückführen, sobald der Druck nachlässt.
Bremsleitungen
Die Bremsleitungen sind flexible Schläuche oder starre Metallrohre, die die Bremsflüssigkeit vom Hauptbremszylinder zu den Radbremszylindern transportieren. Sie müssen extremen Drücken standhalten und dürfen keine Undichtigkeiten aufweisen. Moderne Systeme verwenden oft eine Kombination aus Stahlflexleitungen für mehr Flexibilität und Widerstandsfähigkeit gegen Beschädigungen.
Bremssattel (Radbremszylinder)
Der Bremssattel ist die Einheit, die direkt an der Radnabe montiert ist und die Bremsbeläge aufnimmt. Er enthält einen oder mehrere Kolben (Radbremszylinder), die durch den hydraulischen Druck der Bremsflüssigkeit nach außen bewegt werden. Wenn der Druck auf die Kolben wirkt, drücken diese die Bremsbeläge gegen die Bremsscheibe.
Man unterscheidet hierbei verschiedene Bauarten:
- Festsattelbremsen: Hier sind die Bremskolben auf einer Seite der Bremsscheibe fest montiert. Die Bremsbeläge auf der anderen Seite werden durch eine bewegliche Brücke oder durch das Zusammenspiel beider Kolben (bei mehrkolbigen Systemen) an die Scheibe gedrückt. Diese Bauart ist oft steifer und ermöglicht eine präzisere Bremsleistung.
- Schwimmsattelbremsen: Bei dieser Variante ist der Bremssattel beweglich gelagert. Der Hauptbremszylinder drückt nur einen Kolben auf einer Seite der Scheibe. Dieser Kolben drückt dann die Bremsscheibe gegen den gegenüberliegenden Bremsbelag, und über einen Gegenlagerdruck wird der gesamte Bremssattel so verschoben, dass auch der zweite Bremsbelag an die Scheibe gepresst wird. Sie sind oft einfacher konstruiert und kostengünstiger.
Bremsbeläge
Die Bremsbeläge sind aus einem speziellen Reibmaterial gefertigt und sitzen in den Bremssätteln. Bei Betätigung der Bremse werden sie fest gegen die Bremsscheibe gepresst. Die Reibung zwischen Bremsbelag und Bremsscheibe wandelt die kinetische Energie des Fahrzeugs in Wärme um und verlangsamt so die Drehung des Rades. Das Material der Bremsbeläge hat großen Einfluss auf Bremsleistung, Verschleiß und Geräuschentwicklung.
Bremsscheibe
Die Bremsscheibe ist eine rotierende Scheibe, die fest mit der Radnabe verbunden ist. Sie ist dem direkten Kontakt mit den Bremsbelägen ausgesetzt. Die Bremsscheibe muss hohen Temperaturen und mechanischen Belastungen standhalten. Es gibt verschiedene Arten von Bremsscheiben:
- Massivscheiben: Einfach und robust, oft bei kleineren Fahrzeugen oder am Hinterrad eingesetzt.
- Ventilierte Scheiben: Diese Scheiben haben Hohlräume oder Schlitze zwischen ihren beiden Reibflächen. Dies ermöglicht eine bessere Luftzirkulation und damit eine effektivere Kühlung, was besonders bei starker Beanspruchung von Vorteil ist.
- Gelochte oder geschlitzte Scheiben: Diese Varianten verbessern die Wärmeabfuhr und können auch dazu beitragen, Wasser und Bremsstaub von den Belägen zu entfernen, was die Nassbremsleistung und die Konsistenz unter extremen Bedingungen verbessert.
Der Bremsvorgang im Detail
Wenn du das Bremspedal oder den Bremshebel betätigst, initiiert dies eine Kette von Ereignissen, die zur Verlangsamung oder zum Stillstand des Fahrzeugs führen. Jeder Schritt ist für die Gesamtleistung und Sicherheit unerlässlich.
1. Druckaufbau im Hauptbremszylinder
Beim Betätigen des Bremspedals wird der Kolben im Hauptbremszylinder nach vorne bewegt. Dadurch wird die Bremsflüssigkeit im Hauptbremszylinder komprimiert. Da Flüssigkeiten nahezu inkompressibel sind, wird der aufgebaute Druck direkt an die nachgeschalteten Komponenten weitergegeben.
2. Kraftübertragung durch die Bremsflüssigkeit
Der Druck breitet sich über die Bremsleitungen gleichmäßig aus. Dieses hydraulische Prinzip ermöglicht es, dass auch bei einer kleinen Bewegung des Bremspedals ein erheblicher Druck an den Radbremszylindern aufgebaut wird. Die Bremsflüssigkeit dient hierbei als mediumsübertragendes Element.
3. Betätigung der Radbremszylinder und Bremsbeläge
Der hydraulische Druck wirkt nun auf die Kolben im Bremssattel. Diese Kolben werden aus ihrer Ruhelage gedrückt und üben eine Kraft auf die Bremsbeläge aus. Die Bremsbeläge werden mit hohem Druck gegen die rotierende Bremsscheibe gepresst.
4. Erzeugung von Reibung und Wärme
Die intensive Reibung zwischen den Bremsbelägen und der Bremsscheibe wandelt die kinetische Energie des sich drehenden Rades in thermische Energie um. Diese Wärmeentwicklung ist ein natürlicher Nebeneffekt des Bremsvorgangs und muss durch das Bremssystem abgeführt werden können, um Überhitzung und Leistungsverlust zu vermeiden.
5. Verzögerung des Rades
Durch die Reibung wird die Drehgeschwindigkeit des Rades reduziert. Je höher der Anpressdruck der Beläge auf die Scheibe ist, desto stärker ist die Bremswirkung. Dies ermöglicht eine präzise und kontrollierte Verzögerung des gesamten Fahrzeugs.
6. Rückstellung des Systems
Wenn der Druck auf das Bremspedal oder den Bremshebel nachlässt, sorgen Rückstellfedern im Hauptbremszylinder und die elastischen Dichtungen der Radbremszylinder dafür, dass die Kolben in ihre Ausgangsposition zurückkehren. Die Bremsbeläge lösen sich von der Bremsscheibe, und die Räder können wieder frei drehen.
Vorteile hydraulischer Scheibenbremsen
Die weit verbreitete Anwendung hydraulischer Scheibenbremsen in unterschiedlichsten Bereichen, von Fahrrädern bis hin zu Hochleistungsfahrzeugen, spricht für ihre überlegene Funktionalität. Die Vorteile sind klar erkennbar und tragen maßgeblich zur Sicherheit und zum Fahrerlebnis bei.
Hohe Bremsleistung und Dosierbarkeit
Das hydraulische System ermöglicht eine sehr feinfühlige Dosierung der Bremskraft. Schon geringer Druck auf den Hebel führt zu einer spürbaren Bremswirkung. Gleichzeitig kann durch stärkeres Betätigen eine sehr hohe Bremskraft aufgebaut werden. Diese Präzision ist entscheidend für ein sicheres Fahrverhalten, insbesondere in kritischen Situationen.
Gleichmäßige Bremswirkung auch unter Last
Im Gegensatz zu mechanischen Systemen, bei denen Seilzüge unter Last gedehnt werden können und die Bremskraft ungleichmäßig verteilt wird, sorgt die nahezu inkompressible Bremsflüssigkeit für eine konstante und gleichmäßige Kraftübertragung an alle Bremskolben. Dies gewährleistet eine zuverlässige Bremsleistung, auch wenn die Bremsen stark beansprucht werden.
Geringer Wartungsaufwand
Hydraulische Scheibenbremsen sind im Allgemeinen wartungsärmer als ihre mechanischen Pendants. Der Hauptwartungsaufwand besteht im regelmäßigen Wechsel der Bremsflüssigkeit, um deren Eigenschaften (wie den Siedepunkt) zu erhalten, und im Austausch verschlissener Bremsbeläge. Das System ist weitgehend wartungsfrei, solange keine Leckagen auftreten.
Schutz vor Umwelteinflüssen
Die Hauptkomponenten, insbesondere die Bremsscheiben und Bremsbeläge, sind weitgehend von Schmutz, Wasser und Steinchen geschützt. Dies reduziert den Verschleiß und sorgt dafür, dass die Bremsfunktion auch unter widrigen Bedingungen zuverlässig bleibt. Im Gegensatz zu Trommelbremsen, die leicht durch Wasser beeinträchtigt werden können, ist die Leistung von Scheibenbremsen unter nassen Bedingungen deutlich besser.
Wärmeableitung
Moderne Scheibenbremssysteme, insbesondere mit belüfteten oder gelochten Bremsscheiben, sind darauf ausgelegt, die bei der Bremsung entstehende Wärme effektiv abzuführen. Dies verhindert ein Überhitzen der Bremsanlage (Fading), was zu einem plötzlichen und gefährlichen Verlust der Bremsleistung führen kann.
Wichtige Überlegungen und Spezifikationen
Bei der Auswahl und Wartung von hydraulischen Scheibenbremsen spielen verschiedene technische Aspekte eine Rolle, die für die optimale Funktion und Sicherheit entscheidend sind.
Bremsflüssigkeit
Die Wahl der richtigen Bremsflüssigkeit ist essenziell. Typische Spezifikationen sind DOT 3, DOT 4 und DOT 5.1 (basierend auf Glykol-Ethern) oder DOT 5 (Silikon-basiert). Glykol-basierte Flüssigkeiten sind hygroskopisch, das heißt, sie nehmen Feuchtigkeit aus der Umgebung auf, was den Siedepunkt senkt und Korrosion verursachen kann. Daher ist ein regelmäßiger Austausch der Bremsflüssigkeit unerlässlich. Silikon-basierte Flüssigkeiten sind nicht mit Glykol-basierten mischbar und erfordern besondere Wartungsverfahren.
Kolben- und Scheibendurchmesser
Die Größe der Kolben im Bremssattel und der Durchmesser der Bremsscheibe sind entscheidend für die Bremskraft und die Dosierbarkeit. Größere Kolben erfordern mehr Flüssigkeitsvolumen, können aber höhere Kräfte übertragen. Größere Bremsscheiben bieten mehr Oberfläche für die Wärmeableitung und erhöhen das Drehmomenthebelverhältnis, was zu stärkerer Bremskraft führt.
Materialien der Bremsbeläge
Das Reibmaterial der Bremsbeläge beeinflusst maßgeblich Bremsleistung, Haltbarkeit und Geräuschentwicklung. Es gibt verschiedene Mischungen:
- Organisch: Geringe Geräuschentwicklung, gute Dosierbarkeit, aber tendenziell schnellerer Verschleiß und geringere Hitzebeständigkeit.
- Metallisch/Sinter: Höhere Hitzebeständigkeit und Langlebigkeit, aber oft lauter und aggressiver zur Bremsscheibe.
- Semi-metallisch: Ein Kompromiss aus organischen und metallischen Belägen.
Wartung und Inspektion
Regelmäßige Inspektionen sind wichtig. Dazu gehören:
- Prüfung des Bremsflüssigkeitsstandes und des Zustandes.
- Kontrolle der Bremsbelagstärke.
- Sichtprüfung auf Leckagen an Leitungen und Bremssätteln.
- Prüfung auf Verschleiß und Beschädigungen der Bremsscheibe.
FAQ – Häufig gestellte Fragen zu Funktion einer hydraulischen Scheibenbremse
Wie unterscheidet sich eine hydraulische von einer mechanischen Scheibenbremse?
Der Hauptunterschied liegt in der Kraftübertragung. Bei hydraulischen Systemen wird der Druck über eine Flüssigkeit (Bremsflüssigkeit) übertragen, was eine fast verlustfreie und gleichmäßige Kraftverteilung ermöglicht und eine höhere Bremsleistung sowie bessere Dosierbarkeit bietet. Mechanische Scheibenbremsen nutzen Seilzüge, die sich unter Last dehnen können, was zu einer geringeren und ungleichmäßigeren Bremswirkung führt und sie anfälliger für Umwelteinflüsse wie Schmutz und Feuchtigkeit macht.
Warum ist Bremsflüssigkeit wichtig für die Funktion?
Bremsflüssigkeit ist das Medium, das den von dir aufgebrachten Druck vom Hauptbremszylinder zu den Radbremszylindern überträgt. Da Flüssigkeiten nahezu inkompressibel sind, ermöglicht sie eine effiziente und gleichmäßige Kraftübertragung. Sie dient auch als Schmiermittel und hilft bei der Wärmeableitung. Ihre Eigenschaften, wie der Siedepunkt, sind entscheidend für die Leistung des Bremssystems, insbesondere unter hohen Temperaturen.
Was passiert, wenn die Bremsflüssigkeit alt oder verunreinigt ist?
Wenn Bremsflüssigkeit alt wird oder Feuchtigkeit aufnimmt, sinkt ihr Siedepunkt. Bei starker Bremsung kann die entstehende Wärme die Flüssigkeit zum Sieden bringen, was zur Bildung von Dampfblasen führt. Diese Dampfblasen sind kompressibel und führen zu einem „schwammigen“ Gefühl im Bremspedal oder -hebel und einem erheblichen Verlust der Bremsleistung (Fading). Verunreinigungen können zudem Korrosion im Bremssystem verursachen.
Wie oft sollten Bremsbeläge und Bremsscheiben überprüft und gewechselt werden?
Die Intervalle für den Austausch von Bremsbelägen und -scheiben hängen stark von der Nutzung, dem Fahrstil und den verwendeten Materialien ab. Als Faustregel sollten Bremsbeläge bei Erreichen der Verschleißgrenze (oft durch eine Verschleißanzeige angezeigt) ausgetauscht werden. Bremsscheiben sollten bei sichtbaren Riefen, Verzug oder wenn sie ihre Mindestdicke unterschreiten, ersetzt werden. Eine regelmäßige Sichtprüfung durch einen Fachmann ist ratsam, idealerweise bei jedem Radwechsel oder Service.
Was bedeutet Fading bei Scheibenbremsen und wie kann man es vermeiden?
Fading bezeichnet den Verlust der Bremsleistung, der durch Überhitzung des Bremssystems verursacht wird. Wenn die Bremsscheiben und Beläge zu heiß werden, verringert sich der Reibungskoeffizient. Bei hydraulischen Systemen kann dies auch durch die Erhitzung der Bremsflüssigkeit bis zum Sieden geschehen. Um Fading zu vermeiden, sind gut dimensionierte Bremssysteme mit ausreichender Kühlung (z. B. durch belüftete Scheiben) wichtig. Ebenso ist die Verwendung geeigneter Bremsbeläge und die regelmäßige Wartung des Bremssystems entscheidend. Ein vorausschauender Fahrstil reduziert die Beanspruchung der Bremsen.
Sind hydraulische Scheibenbremsen besser als Trommelbremsen?
In den meisten Anwendungen sind hydraulische Scheibenbremsen den Trommelbremsen überlegen. Sie bieten eine bessere Wärmeableitung, was Fading reduziert, eine höhere Bremsleistung und eine konsistentere Funktion auch bei Nässe. Trommelbremsen sind zwar oft kostengünstiger und besser vor Schmutz geschützt, ihre Bremsleistung lässt jedoch bei Nässe und starker Beanspruchung schneller nach. Scheibenbremsen erfordern zudem weniger Kraft für die gleiche Bremswirkung.
Kann ich eine hydraulische Scheibenbremse selbst warten?
Einfache Wartungsarbeiten wie die Sichtprüfung von Bremsbelägen und Bremsscheiben oder das Nachfüllen von Bremsflüssigkeit (sofern man das richtige System identifiziert hat) sind für versierte Hobby-Mechaniker möglich. Komplexere Arbeiten wie der Austausch von Bremsbelägen, das Entlüften des Systems oder der Austausch von Bremsscheiben erfordern jedoch spezifisches Werkzeug und Fachkenntnisse, um die Sicherheit nicht zu gefährden. Bei Unsicherheit sollte immer eine Fachwerkstatt aufgesucht werden.
| Komponente | Funktion | Materialien | Typische Probleme |
|---|---|---|---|
| Hauptbremszylinder | Erzeugt hydraulischen Druck beim Betätigen des Bremspedals/Hebels. | Aluminiumlegierung, Stahl | Undichtigkeiten, Kolbenverschleiß, Federbruch |
| Bremsleitungen | Transportieren die Bremsflüssigkeit. | Gummi, Stahlflex, Metallrohre | Undichtigkeiten, Risse, Brüche, Verstopfungen |
| Bremssattel | Enthält die Kolben, die die Bremsbeläge an die Scheibe pressen. | Aluminiumguss, Gusseisen | Kolbenklemmer, Undichtigkeiten, Risse im Gehäuse |
| Bremsbeläge | Erzeugen Reibung mit der Bremsscheibe. | Organisch, Sintermetall, Keramik | Verschleiß, Überhitzung, Risse, Verglasung |
| Bremsscheibe | Rotierende Scheibe, die die kinetische Energie in Wärme umwandelt. | Gusseisen, Stahllegierungen | Verschleiß, Verzug, Riefenbildung, Überhitzung |
| Bremsflüssigkeit | Medium zur Kraftübertragung, Schmiermittel, Korrosionsschutz. | Glykol-basiert (DOT 3, 4, 5.1), Silikon-basiert (DOT 5) | Alterung (Wasseraufnahme), Siedepunkt-Erniedrigung, Korrosion |
Wichtige Kennzahlen für die Leistung
Die Leistungsfähigkeit einer hydraulischen Scheibenbremse wird durch verschiedene technische Spezifikationen bestimmt, die das Zusammenspiel der Komponenten widerspiegeln. Diese Kennzahlen sind entscheidend für die Bremskraft, die Dosierbarkeit und die thermische Belastbarkeit.
- Kolbendurchmesser (Hauptbremszylinder und Radbremszylinder): Das Verhältnis der Kolbendurchmesser bestimmt die Kraftübersetzung. Ein kleinerer Hauptbremszylinderkolben und größere Radbremszylinderkolben ergeben eine höhere Bremskraft bei geringerem Kraftaufwand am Pedal/Hebel.
- Scheibendurchmesser und Dicke: Ein größerer Scheibendurchmesser erhöht das Bremsmoment und verbessert die Wärmeabfuhr. Die Dicke der Scheibe beeinflusst ihre Steifigkeit und ihre Fähigkeit, Wärme zu speichern und abzuleiten.
- Bremsbelagsoberfläche: Eine größere Kontaktfläche zwischen Belag und Scheibe kann potenziell mehr Reibung erzeugen und die Bremskraft steigern.
- Siedepunkt der Bremsflüssigkeit: Ein höherer Siedepunkt (z. B. bei DOT 4 oder DOT 5.1 im Vergleich zu DOT 3) ist entscheidend, um Fading durch überhitzte Bremsflüssigkeit zu vermeiden, besonders bei starker Beanspruchung.
- Wärmeableitungskapazität: Diese wird durch die Art der Bremsscheibe (massiv, belüftet, gelocht) und die Materialwahl beeinflusst. Eine gute Wärmeableitung ist essenziell, um die Leistung konstant zu halten.
Optimierung und Anpassung
Die Leistung einer hydraulischen Scheibenbremse kann durch verschiedene Anpassungen und Upgrades weiter optimiert werden:
- Stahlflexleitungen: Diese Leitungen sind widerstandsfähiger gegen Ausdehnung unter Druck als Gummileitungen, was zu einer direkteren Bremsrückmeldung und einer besseren Dosierbarkeit führt.
- Hochleistungs-Bremsbeläge: Die Wahl von Bremsbelägen mit spezifischen Reibmaterialien kann die Bremsleistung unter bestimmten Bedingungen (z. B. hohe Temperaturen oder Nässe) verbessern.
- Größere Bremsscheiben: Ein Upgrade auf größere Bremsscheiben, oft in Verbindung mit angepassten Bremssätteln, erhöht die Bremskraft und verbessert die thermische Belastbarkeit.
- Mehrkolben-Bremssättel: Bremssättel mit mehr Kolben können den Druck gleichmäßiger auf den Bremsbelag verteilen und somit die Bremskraft und Dosierbarkeit verbessern.
- Kühlsysteme: Bei extremen Anwendungen können zusätzliche Kühlsysteme für die Bremsscheiben, wie Luftführungen oder perforierte Scheiben, implementiert werden.
Die kontinuierliche Entwicklung von Materialien und Technologien in der Bremsentechnik zielt darauf ab, die Sicherheit, Leistung und Langlebigkeit hydraulischer Scheibenbremsen weiter zu verbessern.
Technologische Entwicklungen und Zukunft
Die Technologie der hydraulischen Scheibenbremsen entwickelt sich stetig weiter. Fortschritte in Materialwissenschaft und Ingenieurwesen führen zu immer leistungsfähigeren, leichteren und langlebigeren Systemen. Ein Trend ist die zunehmende Verwendung von Verbundwerkstoffen für Bremsscheiben, die eine exzellente Wärmeableitung bei geringem Gewicht bieten. Auch die elektronische Steuerung von Bremssystemen, wie sie bei ABS (Antiblockiersystem) und ESP (Elektronisches Stabilitätsprogramm) zum Einsatz kommt, interagiert eng mit der hydraulischen Bremsanlage, um die Fahrzeugsicherheit auf ein neues Niveau zu heben.
Zukünftige Entwicklungen könnten sich auf noch effizientere Kühlkonzepte, verbesserte Reibmaterialien für Bremsbeläge mit noch höherer Hitzebeständigkeit und Haltbarkeit sowie auf eine noch präzisere elektronische Steuerung konzentrieren, die eine optimale Bremsleistung unter allen erdenklichen Bedingungen gewährleistet.
